對于單列角接觸球軸承、圓錐滾子軸承和推力軸承來說，安裝后都需要調整軸承的軸向游隙和徑向游隙，軸向游隙需要根據安裝結構、載荷、工作溫度和軸承性能進行調整，那么角接觸球軸承的徑向游隙如何調整呢？下面就由小編為您介紹一下角接觸球軸承徑向游隙調整方法。
  

  一、角接觸球軸承徑向游隙調整方法

  角接觸球軸承配套徑向游隙作為配套用設計參數，通常不與使用產生關系，但是該參數可以衡量設備的加工能力，同時還可以指導設計人員按設計接觸角選取配套徑向游隙。角接觸球軸承是帶有徑向游隙的深溝球軸承受單一軸向力作用的特殊工作形式。其接觸角的大小由配套徑向游隙和球與套圈曲率半徑?jīng)Q定，之間有著固定的幾何關系。
  

  1、合攏豎起軸承

  
  軸承的內圈與外圈端面平行，不能有傾斜，將大拇指按住內圈并擺動2~3次，向下按緊，使內圈和滾動體定位入座。定位各滾子位置，使在內圈滾道頂部?jì)蛇吀饔幸粋€(gè)滾子，將頂部?jì)蓚€(gè)滾子向內推，以保證它們和內圈滾道保持合適的接觸。
  

  2、選配塞尺

  
  由軸承的內孔尺寸查閱游隙標準中相對應的游隙數值，根據其較大值和較小值來確定塞尺中相應的較大和較小塞尺片。
  

  3、測量游隙測值

  
  軸承豎起來后，機上部外圈滾道與滾子之間的間隙就是徑向游隙較大處。轉動套圈和滾子保持架組件一周，在連續三個滾子能通過，而在其余滾子上均不能通過時的塞尺片厚度為較大徑向游隙測值。在連續三個滾子上不能通過，而在其余滾子上均能通過時的塞尺片厚度為較小徑向游隙測值。
  

  4、徑向游隙計算

  
  取較大和較小徑向游隙測值的算術平均值作為軸承的徑向游隙值。在每列的徑向游隙合格后，取游隙的算術平均值作為軸承的徑向游隙。
  

  二、角接觸球軸承徑向游隙調整注意事項

  
  1、盡可能采用專用儀器測量法。
  
  2、采用手推法測量要求測量者有較高的測量技能。此法測量誤差較大，尤其是游隙處于邊緣狀態時，容易引起誤差，此時，應以?xún)x器測量為準。
  
  3、塞尺測量時，應按標準的規定操作，不得使用滾子從塞尺上滾壓過去的方法測量。
  
  4、測量過程中，應保證球落入溝底;閉型軸承在封閉前測量;采用有荷儀器時，測值還應減去載荷引起的游隙增加量。
  
  5、對于多列角接觸球軸承，要求每列游隙合格，取各列游隙的算術平均值作為軸承的徑向游隙。
  

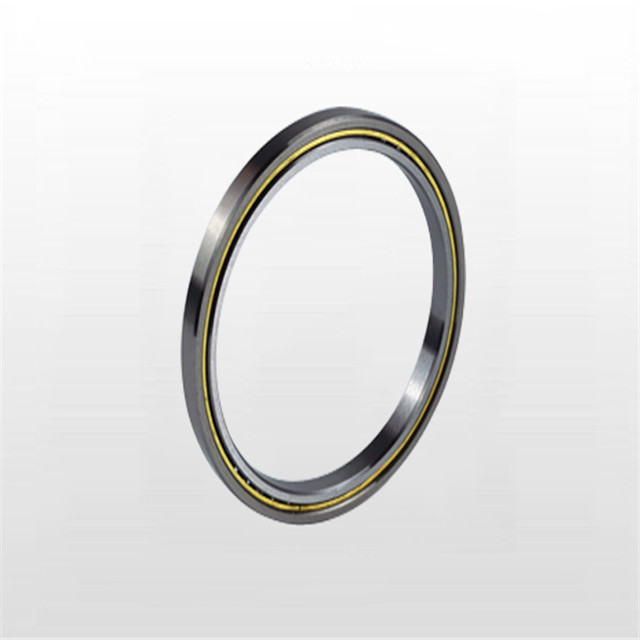

  以上就是對于角接觸球軸承徑向游隙調整方法的介紹，徑向游隙范圍隨接觸角的增大而增大，同時，配套徑向游隙隨鋼球變化的增加比例逐漸減小。洛陽薄壁精密軸承公司生產各類角接觸球軸承，可根據客戶需求定制高規格非標角接觸球軸承，軸承斷面薄厚度可達到1.5mm，歡迎您留言或致電咨詢。
